Алмазные пилы по граниту: основные требования и руководство по выбору

Гранит — один из самых твердых и абразивных натуральных камней, используемых в повседневном камнеобработке. Лезвие, скользящее по одной плите, может затянуть и покрыть следующую — и разница почти никогда не в самом лезвии, а в спичке. В этом руководстве точно указано, что нужно алмазному диску для эффективной резки гранита: твердость связки, алмазная зернистость, геометрия сегментов, скорость вращения, охлаждение и маркировка, которую должно иметь совместимое полотно.

Сегментированное алмазное полотно с самозатачивающейся связкой для резки гранитной плиты.

В этом руководстве

1. Почему гранит требователен к клинку

2. Требование 1. Твердость связки соответствует камню.

3. Требование 2. Алмазная зернистость и концентрация

4. Требование 3. Высота сегмента и тип обода

5. Требование 4. Скорость движения и посадка машины.

6. Требование 5. Охлаждение: влажное или сухое

7. Требование 6. Соответствие требованиям и маркировка EN 13236.

8. Требование 7. Стальной сердечник и качество сварки

9. Копировать и вставить шаблон спецификации лезвия

10. Англо-китайская терминология и распространенные неправильные переводы

11. Часто задаваемые вопросы

1. Почему гранит требователен к клинку

Гранит — это интрузивная магматическая порода, и его поведение на режущей кромке сводится к двум свойствам, которые тянут в противоположные стороны:

· Твердость.Гранит обычно занимает6–7 по шкале Мооса., похож на закаленную сталь и значительно выше мрамора (около 3–4). Твердый камень выделяет очень мало абразивной пыли, которая изнашивает связку, поэтому слишком твердая связка никогда не обновит себя.

· Абразивность.Гранит содержит большую долюкварц(примерно 20–60% его минерального состава, при этом сам кварц имеет степень 7 по шкале Мооса). Зерна кварца постоянно очищают металлическую связку, поэтому слишком мягкая связка просто смывается, выбрасывая алмазы еще до того, как они выполнят какую-либо работу.

Потому что гранитобатвердый и абразивный, «чем тверже камень, тем тверже лезвие» — интуиция, с которой начинает большинство покупателей, — совершенно неверна. Выбор лезвия для гранита заключается в балансе этих двух эффектов, чтобы связка самозатачивалась с постоянной скоростью.

2. Требование 1 — Твердость связки, соответствующая камню.

Металлическая связь представляет собой матрицу, удерживающую алмазное зерно. Его задача не в том, чтобы быть настолько сложной, насколько это возможно; это значитизнос с контролируемой скоростьютак, что тусклые алмазы высвобождаются и обнажаются свежие, острые - механизм, известный каксамозатачивающийся. Инженеры алмазного инструмента называют основополагающий принципправило обратных чисел:

Гранит находится на стыке «твердого» и «абразивного», поэтому практическая рекомендация для большинства гранитов — этосвязка средней и средней мягкости с высокой концентрацией алмазов. Для резки больших объемов слябов на мостовых пилах отраслевая практика являетсяматрица средней мягкости с зернистостью 40–60 меш и высокими сегментами примерно 20–26 мм.. Как всегда, воспринимайте их как типичные значения и подтвердите точные характеристики вашего конкретного гранита в паспорте производителя.

Быстрая полевая диагностика.Если лезвие потускнеет и перестанет резать, значит, соединение нарушено.слишком сложнодля этого гранита — переходи на более мягкую связку. Если сегменты изнашиваются слишком быстро, соединение нарушается.слишком мягкий — перейти на более жесткую связь или повысить концентрацию. Правильная спичка режет равномерно от первого метра до последнего.

3. Требование 2. Алмазная зернистость и концентрация

Внутри сегмента находятся две переменные:

· Размер зерна (сетка).Более крупная зернистость (меньшее число ячеек) режет быстрее, но оставляет более грубую кромку; более мелкая зернистость (более высокое число ячеек) дает более чистые края с меньшим количеством сколов. Для гранита средней и крупной зернистости.30/40–60 мешДиапазон — это практическая рабочая зона.

· Концентрация.Это количество кристаллов алмаза в единице объема. На твердом абразивном камне, таком как гранит,более высокая концентрацияобеспечивает более быструю резку и более длительный срок службы, поскольку большее количество режущих точек распределяет нагрузку. Небольшое снижение концентрации может повысить точечное давление на очень плотный камень и обеспечить свободную резку сегмента.

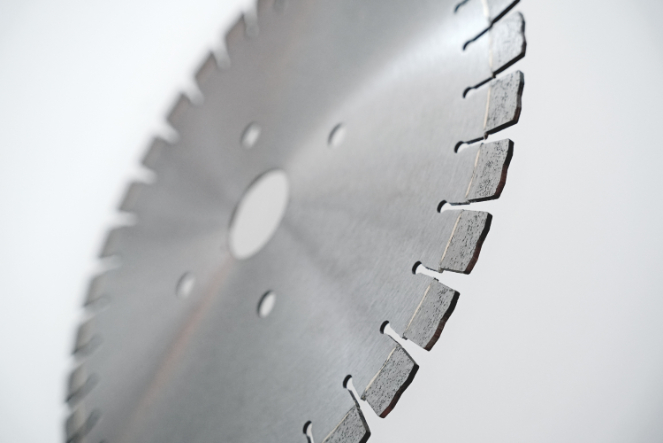

Алмазные сегменты на сердцевине лезвия — геометрия сегментов и впадина между сегментами контролируют удаление стружки и охлаждение.

4. Требование 3. Высота сегмента и тип обода

Высота сегментаопределяет общую режущую способность. В экономичных полотнах могут использоваться сегменты диаметром 7 мм, тогда как в промышленных полотнах для мостовых пил по граниту обычно используются сегменты.20–26 мм. Более высокие сегменты стоят дороже, но несут больше алмазов в течение срока службы.пищевод — прорезь между сегментами — контролирует зазор стружки и подачу СОЖ; слишком мелкий пищевод на глубоких разрезах задерживает суспензию и перегревает керн.

5. Требование 4. Скорость движения и посадка машины.

Слишком быстрое движение лезвия по твердому граниту приводит к нагреванию, которое повреждает соединение и может деформировать сердцевину; слишком медленная работа приводит к потере времени и вызывает неравномерный износ. Всегда работайте отмаксимальная окружная скорость указана на лезвии(в метрах в секунду) и скорость шпинделя станка. В таблице ниже приведены ориентировочные диапазоны оборотов в зависимости от диаметра лезвия:

Безопасность прежде всего.Эти значения числа оборотов в минуту являются только справочными значениями. Никогда не превышайтемаксимальная частота вращенияимаксимальная окружная скорость (м/с)отмечено на лезвии, проверьтеразмер беседки(неправильная оправка вызывает раскачивание, некачественный рез и опасную вибрацию), и позвольте лезвию выполнять работу, а не форсировать подачу.

6. Требование 5. Охлаждение: влажное или сухое

Для гранита настоятельно рекомендуется мокрая резка.Вода отводит тепло, подавляет вдыхаемую кварцевую пыль и защищает соединение; недостаточное охлаждение является одной из наиболее частых причин преждевременного выхода из строя. Сухая резка может сократить срок службы полотна примерно30–50%по сравнению с мокрой резкой, и его следует использовать только там, где вода действительно невозможна — со специально созданным сухим лезвием с термостойким соединением, усиленным сердечником и оптимизированным расстоянием между сегментами. При длительных влажных операциях поддержание стабильной температуры воды (например, с помощью циркуляционной или холодильной системы) позволяет избежать термоциклирования, которое ускоряет разрушение алмаза.

7. Требование 6. Соответствие и маркировка EN 13236.

В Европе алмазные пильные полотна подпадают под стандарты безопасности.ЕН 13236, опубликованное Федерацией европейских производителей абразивов (FEPA). Практические рекомендации по безопасности в отношении этой маркировки кратко изложены на страницеабразивная безопасность.com, и стандарт поддерживаетсяFEPA. Лезвие, соответствующее требованиям, или его упаковка должны иметь десять маркировок, девять из которых являются обязательными (десятая, пиктограмма безопасности, является обязательной только во Франции):

Код отслеживания имеет большее значение, чем кажется.Если лезвие когда-либо выйдет из строя, идентификация партии (маркировка 9) позволит получить гарантию или заявление о безопасности. При сравнении поставщиков спросите, соответствует ли код прослеживаемостилазерная гравировка на сердцевинеи сопоставлены с записями испытаний, а не просто напечатаны на коробке.

8. Требование 7. Стальной сердечник и качество сварки

Сегмент хорош настолько, насколько хорошо ядро, к которому он прикреплен. Для гранита — применения с высокими нагрузками и высокими температурами — ищите:

· Сегменты, сваренные лазеромдля самого прочного шва и максимальной термостойкости, идеально подходит для гранита и твердого камня; высокочастотная сварка является распространенной и экономичной альтернативой более мягкому камню, поэтому метод сварки должен соответствовать месту применения.

· Натянутый плоский стальной сердечниккоторый противостоит раскачиванию на высоких оборотах; деформированный сердечник проявляется в виде сколов по краям и неравномерного износа сегментов.

· Стабильное качество пайки сегментов/лазерной сваркичтобы сегменты не расшатывались под воздействием вибрации — критический момент с точки зрения безопасности.

ORIDAWN производит алмазные пильные полотна с лазерной и высокочастотной сваркой для камня и строительства, при этом каждая партия проверяется перед отправкой. Вы можете прочитать большео производстве ORIDAWNили просмотреть весь ассортименталмазные пилы по камню и строительству.

9. Копирование и вставка шаблона спецификации лезвия

Самый быстрый способ получить точную цену на гранитное лезвие — заранее предоставить данные по применению. Отправьте этот контрольный список любому поставщику:

Шаблон запроса предложениязаполните и отправьте

Материал: ____ (название гранита / происхождение карьера, например, Black Galaxy, Tan Brown) Твердость по шкале Мооса / содержание кварца (если известно): ____ Станок: мостовая пила / настольная пила / ЧПУ / угловая шлифовальная машина Диаметр лезвия: ____ мм Оправка: ____ мм Режим резки: мокрый / сухой Диапазон оборотов станка: ____ Предпочтительный диск: сегментный / турбо / непрерывный Приоритет: скорость / срок службы / качество кромки Ежемесячный объем: ____ шт. Назначение страна: ____ (по таможенной классификации)

Поставка в страну назначения также позволяет поставщику указать любые соображения по классификации импорта или торговым мерам перед тем, как вы сделаете заказ. Алмазные пилы относятся к категорииХС/ХТС 8202.39.00(см.Согласованный тарифный план USITC) как полотна для циркулярных пил с рабочей частью, отличной от стали; наборы, объединяющие товары товарных позиций 8202–8205, могут подпадать под товарную позицию 8206.00.00. Поставки в Соединенные Штаты также могут подпадать под действие существующих антидемпинговых и компенсационных пошлин на определенные алмазные пильные полотна из Китая, сфера действия которых исключает определенные категории, такие как полотна с алмазом, нанесенным непосредственно на сердцевину, без алмазных сегментов. Поскольку вопросы об объеме и ставках зависят от факта, перед отправкой всегда уточняйте классификацию и режим пошлин у лицензированного таможенного брокера.

10. Англо-китайская терминология и распространенные неправильные переводы.

Покупатели и поставщики часто теряют время на терминологию. Это рабочий словарь, используемый в заводских условиях, с китайскими эквивалентами, который полезен при чтении спецификации на китайском языке или при сравнении двух поставщиков, чьи переводы различаются.

Распространенные неправильные переводы, которые вызывают настоящие споры

11. Часто задаваемые вопросы

Какой алмазный диск лучше всего подходит для резки гранита?

Сегментированный алмазный диск или алмазный диск с турбо-ободком, металлической связкой средней и средней мягкости и высокой концентрацией алмазов. Гранит одновременно твердый (6-7 по шкале Мооса) и абразивный из-за содержания кварца, поэтому лезвие должно самозатачиваться, а не полироваться. Диски со сплошным ободом предназначены для резки плитки и тонких плит, а не производственного гранита.

Какую твердость связки должно иметь гранитное лезвие?

Используйте связку средней и средней мягкости с высокой концентрацией алмазов. Действует правило обратного: твердые материалы подходят для более мягких связей, а высокоабразивные материалы — для более жестких связей. Гранит твердый и абразивный, поэтому связка должна изнашиваться со скоростью, позволяющей обнажать свежий алмаз, не допуская его преждевременного выпадения. Если лезвие потускнеет и перестанет резать, значит, соединение слишком прочное; если сегменты быстро изнашиваются, связь слишком мягкая.

Должен ли я резать гранит мокрым или сухим?

Для гранита настоятельно рекомендуется мокрая резка. Водяное охлаждение контролирует нагрев, подавляет кварцевую пыль и защищает соединение; сухая резка может сократить срок службы лезвия примерно на 30-50 процентов. Сухую резку следует использовать только там, где вода невозможна, используя специальное сухое лезвие с усиленным сердечником и улучшенным отводом тепла.

На каких оборотах следует запускать гранитное лезвие?

Для справки: полотно диаметром 350 мм обычно работает со скоростью 2400–2800 об/мин, полотно шириной 400 мм — со скоростью 2000–2400 об/мин и полотно шириной 500 мм — со скоростью 1600–2000 об/мин. Это только ориентировочные значения: никогда не превышайте максимальную частоту вращения и максимальную окружную скорость, указанную на диске, и всегда подбирайте диск в соответствии со скоростью шпинделя станка и размером вала.

Как долго должен работать алмазный диск при резке гранита?

Срок службы измеряется в погонных метрах, а не в часах. Хорошо подобранное лезвие в правильных условиях может резать гораздо больше, чем плохо подобранное, тогда как лезвия, вышедшие из строя примерно на 30 погонных метрах, обычно указывают на несоответствие соединения, неправильную скорость или недостаточное охлаждение. Более высокие сегменты (например, 20–26 мм на мостовых пилах) увеличивают общую режущую способность.

Какая маркировка должна быть на алмазном диске?

Согласно EN 13236, алмазные диски должны иметь девять обязательных маркировок: ограничения по использованию, максимальная окружная скорость в м/с, направление вращения, размеры в мм, декларация соответствия, производитель или торговая марка, название поставщика или зарегистрированная торговая марка, максимальная частота вращения и код отслеживания. Десятый пункт, пиктограмма безопасности, является обязательным только во Франции. Код отслеживания необходим для любых претензий по гарантии или безопасности.
