Какие конструкции лезвий для сухой резки надежны?

Сухая резка лишает алмазного диска единственное, на что он опирается: воду. Без охлаждающей жидкости в пропиле соединение сегмента с сердечником, связка и стальной сердечник нагреваются сильнее. и удаление пыли должно происходить только воздухом. Лишь несколько конструктивных решений отделяют лезвие который выживает в этой среде из той, которая выходит из строя раньше.

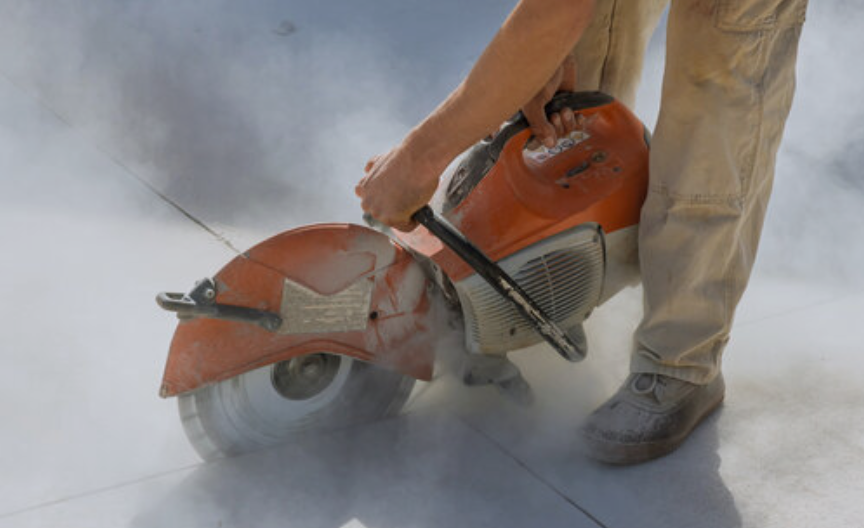

Worker in safety glasses and worn gloves dry-cutting a cured concrete slab with a segmented diamond saw blade on a petrol cut-off saw
Сухая резка затвердевшей бетонной плиты. Без воды в пропиле, стыке, склейке и все сердечники переносят больше тепла, чем при мокром разрезе.

Что сухая резка делает с лезвием

Алмазный диск режет за счет контролируемого износа: металлическая связь вокруг каждого алмаза изнашивается с заданной скоростью. выбрасывание тупого кристалла, обнажая свежий кристалл. Вода поддерживает этот процесс двумя способами: он отводит тепло из пропила и смывает абразивный раствор со стального сердечника.

Удалите его, и такое же режущее действие произойдет при более высокой температуре, при этом в разрезе останется песок. Соответствующим образом изменяются виды разрушения: суставы размягчаются, стержни теряют напряжение, сегменты выгибаются или отсоединяются. и лезвие скользит, а не режет. Таким образом, лезвие для сухой резки не является лезвием для влажной резки. без воды — дизайн должен отличаться от сегмента до самой сердцевины.

Шесть конструктивных особенностей, определяющих надежность

1. Соединение сегмента с сердцевиной

От того, как прикреплен сегмент, зависит, можно ли вообще использовать лезвие всухую. Паяные и лезвия, припаянные серебром, зависят от присадочного металла: серебряная пайка размягчается примерно при температуре 1375 ° F. (около 745 °C), температура, которую бензиновая пила может достичь при сухой резке задолго до того, как алмазы израсходуются. Лазерная сварка соединяет сегмент с сердцевиной без наполнителя, поэтому соединение выдерживает воздействие тепла. Европейская практика согласно EN 13236 устанавливается сегментная нагрузка 600 Н/мм² для лезвий, сваренных лазером, и минимальный сердечник твердость 24HRC для лезвий диаметром 230 мм. Это сустав, который мы используем в нашихалмазная пила с лазерной сваркойдиапазон именно по этой причине.

2. Геометрия сегмента и боковой зазор

Сегменты специально сделаны шире сердечника, чтобы режущая кромка, а не сталь, берет на себя нагрузку. Именно этот боковой зазор предотвращает превращение сухой резки в износ металла по камню. Высоту сегмента часто называют сроком службы лезвия. Это не так: сегмент диаметром 10 мм несет правильно нагруженный Алмазная смесь способна пережить отрезок 15 мм с обедненной. Для сухой работы, концентрации алмазов и Размер зерна относительно материала имеет большее значение, чем высота.

3. Геометрия пищевода и паза

Зазоры между сегментами — единственная система охлаждения и очистки, которая есть у сухого лезвия. Они тянут воздух через прорезь выносит пыль и шлам и позволяет сердечнику сгибаться, а не трескаться. Открыть геометрия подходит для больших объемов абразивной пыли, поэтому типичны широкие U-образные и шпоночные пазы для асфальта и зеленого бетона — рисунок прорезей, используемый на нашемлезвия для резки бетона и асфальта. Более узкие щели используются для плотного камня, такого как гранит, где пыль объем меньше и нагрузка на ядро выше.

4. Защита от подрезов

Подрез — это износ стального сердечника непосредственно под сегментом, вызванный абразивной суспензией. проходя через пролом. Как только ядро становится тоньше ниже сегмента, сегмент теряет свою поддержку и может оставить лезвие. Сегменты простираются глубже в ядро — сегменты-капли или защитные зубцы — Удалите шлам из этого соединения и сохраните опорный металл неповрежденным. Это недорогая функция это предотвращает самый дорогостоящий отказ.

5. Твердость связки соответствует материалу.

Твердость связки — это правило соответствия, которое чаще всего игнорируется при сухой резке. Твердый, плотный материал едва изнашивает связку, поэтому требуется более мягкая связка, которая освобождает тусклый алмаз; абразивный материал изнашивается связь происходит быстро, поэтому требуется более прочная связь, которая удерживает алмаз дольше. Сделайте неверный выбор в любом направлении, и лезвие либо тускнеет, либо изнашивается при смене.

6. Сердечник из стали: закаленный, растянутый, плоский.

В сердцевине обычно теряется сухая резка. Это должна быть закаленная и термообработанная сталь. натянут так, чтобы он работал правильно, и достаточно ровно, чтобы биение оставалось в пределах допуска. Вибрация – это не только проблема комфорта: чрезмерное биение и боковая нагрузка считаются предвестниками отдачи при ручные пилы, поэтомуБрошюра по безопасности FEPA для алмазных пилрассматривает поврежденное или деформированное лезвие как состояние остановки работы. Прежде чем какое-либо сухое лезвие попадет в станок, проверьте плоскостность, наличие трещин на концах пазов, отсутствие сегментов и утончение сердцевины под сегментом.

Особенности конструкции и требуемые цифры в паспорте

Таблица 1. Что защищает каждый элемент конструкции, и спецификации, подтверждающие это.
Элемент дизайна Неудача предотвращает Что должно быть указано в даташите
Сегментное соединение, сваренное лазером Потеря сегмента, когда соединение достигает температуры пайки Метод сварки плюс сегментная нагрузка EN 13236 (600 Н/мм²)
Геометрия сегмента и боковой зазор Истирание сердцевины, плохое проникновение, преждевременный слом Ширина сегмента в зависимости от толщины сердцевины; концентрация алмазов и размер зерна
Геометрия пищевода и паза Перегрев, заедание, растрескивание сердечника Тип слота (ключевой, узкий U, широкий U) и количество слотов
Защита от подреза (падения) Эрозия сердцевины и отслоение сегментов абразивного материала Установлены ли защитные зубцы и на какую глубину
Твердость связки Остекление из твердого материала; быстрый износ абразивного материала Код соединения и диапазон материалов, для которых он разработан.
Закаленный, натянутый сердечник Биение, вибрация, отдача Марка стали, твердость в HRC, характеристики плоскостности и растяжения.

Восемь вопросов поставщику

  1. Сегмент сварен лазером, паян или спечен? Можете ли вы показать протокол испытаний сварки?
  2. Какова максимальная рабочая скорость в м/с и соответствующие обороты, указанные на диске?
  3. Какой код ограничения использования EN 13236 применим к этому лезвию?
  4. Какова высота сегмента и концентрация алмазов, а также для какого диапазона материалов разработана связка?
  5. Какая геометрия слота вырезана в сердечнике и почему именно она подходит для этого приложения?
  6. Включена ли в сегменты защита от подрезов и на какую глубину?
  7. Какова марка и твердость основной стали и как проверяется натяжение перед отправкой?
  8. Что такое код отслеживания и как он связан с производственными записями?

К этому списку стоит добавить одну деталь: размеры отверстий должны быть точными. Диаметр отверстия 7/8 дюйма равен 22,23 мм — не 22 мм. Приблизительное отверстие создает боковую нагрузку на лезвие с первого разреза.

Чем не надежный сухой клинок

Ни одно мокрое лезвие не продается без воды.Если на лезвии имеется ограничение только на мокрую воду кода, его запуск всухую не удаляет запас прочности — он устраняет предположение, что лезвие было спроектирован вокруг.

Не безымянный клинок.ПодЕН 13236клинок должен иметь декларацию соответствие, размеры, максимальная скорость в м/с и об/мин, направление вращения, ограничение использования, производитель или торговая марка, а также код отслеживания. Без них невозможно документальное подтверждение соответствия указать, если что-то пойдет не так.

Не самое дешевое лезвие за единицу.Цена за разрез — это число, которое имеет значение. На сухом сайте, недорогой клинок с паяным соединением обычно самый дорогой вариант в магазине шкаф.

Для покупателей, импортирующих в США.Алмазные пилы и детали от На Китай распространяются антидемпинговые и компенсационные пошлины (дело А-570-900), и обычно они введен под HTSUS 8202.39.00. Сердечники с твердостью по Роквеллу C ниже 25 и лезвия за пределами Диапазон толщины, указанный в заказе, выходит за его рамки. Подтвердить позицию продюсера до того, как вы закажете доставку, а не после.

Часто задаваемые вопросы

Можно ли использовать алмазный диск, предназначенный для влажной резки, в сухом виде?

Обычно только по цене. Лопасть мокрой конструкции ограничена соединением сегмента с сердечником: паяные и припаянные серебром лезвия небезопасны для работы всухую, поскольку соединение может размягчиться задолго до того, как алмазы изнашиваются. Если на лезвии нет маркировки для сухой резки, обращайтесь с ним только как для влажной резки.

Означает ли более высокий сегмент более длительный срок службы лезвия?

Не сам по себе. Сегмент диаметром 10 мм с правильно загруженной алмазной смесью может прослужить дольше сегмента диаметром 15 мм с бедной смесью. При сухой резке важны концентрация алмаза и размер зерна по отношению к материалу, а также достаточная высота сегмента, чтобы лезвие не было сломано до того, как будет достигнута зона сварки.

Почему лезвия для сухой резки имеют прорези между сегментами?

Пищеводы между сегментами — единственная система охлаждения и очистки, которую имеет сухое лезвие. Они втягивают воздух через разрез, выносят пыль и шлам наружу и позволяют сердечнику изгибаться, а не трескаться. Более широкие и открытые щели подходят для абразивных материалов, таких как асфальт и свежий бетон; более узкие пазы для ключей подходят для твердого, плотного камня, где объем пыли меньше.

Что такое подрезание и как его можно предотвратить с помощью отбрасываемых сегментов?

Подрез — это износ стального сердечника непосредственно под сегментом, вызванный прохождением абразивной суспензии через пропил. Если его не остановить, он утончает сердцевину до тех пор, пока сегмент не потеряет опору и не покинет лезвие. Сегменты капель, также называемые защитными зубцами, проникают глубже в сердцевину и удаляют шлам из этого соединения.

Какую маркировку EN 13236 следует проверить на лезвии для сухой резки?

Убедитесь, что на лезвии имеется декларация соответствия EN 13236, максимальная рабочая скорость в м/с и об/мин, размеры, направление вращения, код ограничения использования, название производителя или торговой марки, а также код отслеживания. Лезвие, в котором отсутствует какой-либо из этих пунктов, не имеет документально подтвержденного соответствия, на которое можно было бы указать.

Является ли мокрая резка все же лучше, даже с использованием полотна, рассчитанного на сухую работу?

Да, всегда, когда есть вода. Мокрая резка снижает температуру лезвия, подавляет пыль в источнике и обычно продлевает срок службы сегмента. Сухая лопасть, сваренная лазером, сохраняет свое место на объектах без водоснабжения, при спасательных и коммунальных работах, а также в холодную погоду, когда вода замерзает или ее утилизация нецелесообразна.
